标准电阻值的来历及色环电阻值定义
刚参加工作的时候，记得有一次开发一款产品，BOM里有一个电阻我用了500Ω的电阻。后来采购告诉我没有500Ω的电阻，只有510Ω的，当时就奇怪为什么这么个整数的电阻就没有呢？后来就只用一些常用的电阻，但是对哪些电阻值有哪些电阻值没有还是有点稀里糊涂的。
美国电子工业协会定义了一个标准电阻值系统（其实这里系统对电容和电感也是适用的），这个系统是在上个世纪定义的，那个时候电阻都还是碳膜工艺的，精度非常低。为了理解电阻值系统，拿10%精度的电阻来说，如果第一个电阻值是100Ω，就没有必要做105Ω的，因为100Ω的电阻精度是90到110Ω，所以第二个有意义的电阻值是120Ω，阻值精度范围从110Ω到130Ω。用这种方式类推从100Ω到1000Ω的电阻值是100, 120, 150, 180, 220, 270, 330等，这就是EIA定义的E12系列的电阻值。有人可能问为什么不是象100, 120, 140, 160, 180, 200这样的呢？实际上电阻值是按照下面的公式算出来的，n表示第n个值，N表示EIA定义中所属类别（ N=192, 96, 48, 24, 12, 6, 3）。如果你要问我为什么用这样的公式？看这个公式就知道比较深奥，不是我能解答的。

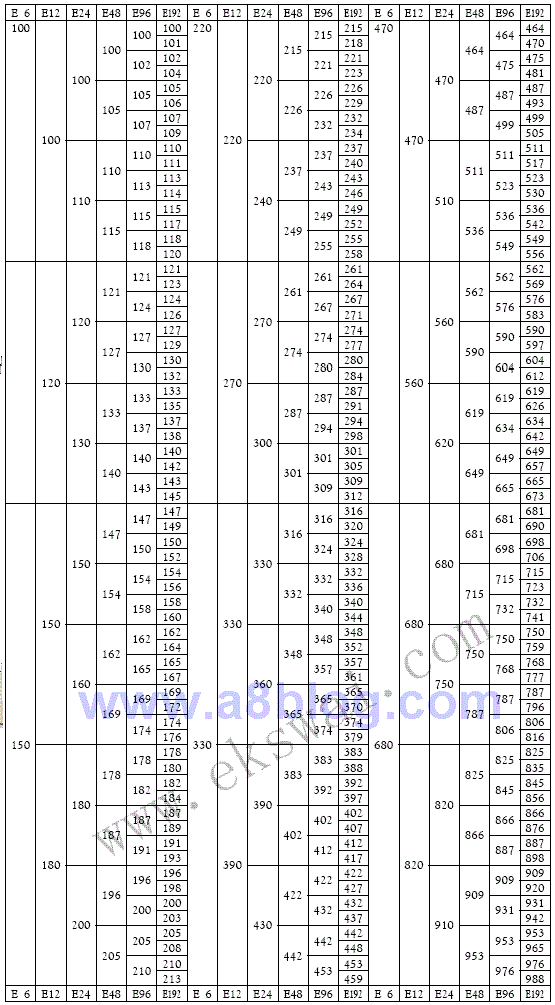

EIA定义了几个系列的精度值的电阻值，分别是E3 E6 E12 E24 E48 E96 E192，E后面的数字代表从100到1000总共有几个阻值，其它电阻值按10的指数乘除得到，如4.7Ω、4.7KΩ等。所有系列的精度定义及值如下所示：
E3 50% 精度(已不再使用)
E6 20% 精度
E12 10% 精度
E24 5% 精度
E48 2% 精度
E96 1% 精度
E192 0.5%, 0.25%, 0.1% 和更高精度
从上表可以看出，我们选用电阻的时候，应该尽量用兼容低精度系列的，比如E6,E12等，这样可以方便采购，价格便宜，供货周期短。兼容低精度不是说一定要用10%或20%的精度，你可以选用1%，5%精度的，但最好从E6,E12等系列中有的阻值去选。如果你不想在表中找那么麻烦你可以点击rescal.htm在线计算，只要输入期望的电阻值和要哪个精度系列就可以自动计算出你所要的标准电阻值。

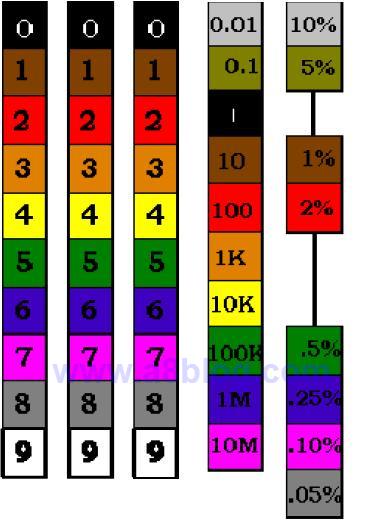

电阻阻值的标识是以两个有效数字加一个10的乘方表示，如103表示10kΩ，472表示4.7kΩ。这样的标示在大的贴片电阻（如0805封装的）上都有。小的贴片电阻（如0402封装的）因为太小就没有任何标示，只能用万用表测量了。古老的针脚式封装阻值是用色环颜色标示的，三位有效数字加一位乘数，再加一位精度表示，如下图：
