微带线的设计及特性阻抗在线计算

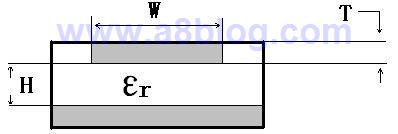

微带线（microstrip）是一根带状信号线，与地平面之间用一种电介质隔离开。例如在PCB中，外表面是信号线层，多层板的相邻内层是地平面，或者双面板的另一面是地平面，就构成了微带线，如图1所示。
与带状线相比，微带线传播速度快。在同种介质介电常数和介质厚度的情况下，微带线阻抗较大。同种阻抗的情况下微带线损耗较小（因线宽较大）。另外由于微带线一边是空气，因此易受干扰（带状线两边都是地，隔开了干扰）。
关于带状线参数的计算公式可以参考IPC的相关文档。这里只是一个近似计算方法，要求W<H结果才比较准确，这样计算的阻抗值当PCB的材料是FR4时基本上都大于50欧姆，当需要50欧姆以下阻抗值建议用带状线。
借助本工具软件，您可以：
输入介质介电常数εr（对通常PCB的材料FR4的介电常数是4.4)，介质厚度H，信号线宽度W，信号线铜厚T，计算走线阻抗Z0，每英寸长度的电容C0，电感L0和传播延迟Tpd：
| 介电常数εr | ||
| 介质厚度H | ||
| 信号线宽度W | ||
| 信号线铜厚T | ||
| 特性阻抗Z0 | ||
| 每英寸电容C0 | ||
| 每英寸电感L0 | ||
| 传播延迟Tpd | ||
输入介质介电常数εr（对通常PCB的材料FR4的介电常数是4.4)，介质厚度H，走线阻抗Z0，信号线铜厚T，计算 信号线宽度W，每英寸长度的电容C0，电感L0和传播延迟Tpd：
| 介电常数εr | ||
| 介质厚度H | ||
| 特性阻抗Z0 | ||
| 信号线铜厚T | ||
| 信号线宽度W | ||
| 每英寸电容C0 | ||
| 每英寸电感L0 | ||
| 传播延迟Tpd | ||
